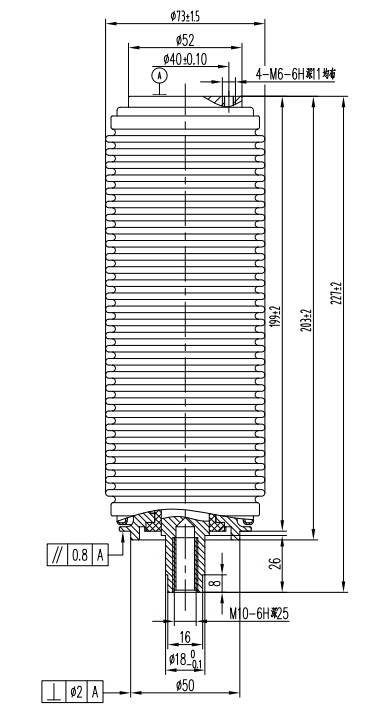

TF24/630-20
| 主要技术参数 | ||
| 额定电压 | 24KV | |
| 额定电流 | 630A | |
| 额定频率 | 50Hz | |
| 额定短时工频耐受电压（1min） | 65kV | |
| 额定雷电冲击耐受电压 | 125kV | |
| 额定短时耐受电流 | 20kA | |
| 额定短路持续时间 | 4 s | |
| 额定峰值耐受电流 | 50kA | |
| 额定短路关合电流（峰值） | 50kA | |
| 额定有功负载开断电流 | 630A | |
| 额定闭环开断电流 | 630A | |
| 额定电缆充电开断电流 | 10A | |
| 额定单个电容器组开断电流* | 400A | |
| 机械寿命 | 10000 times | |
| 触头自闭力 | 80±30N | |
| 额定开距下的触头反力 | 120±50N | |
| 额定触头压力下限时的回路电阻 | ≤45μΩ | |
| 贮存期 | 20 years | |
| 触头允许磨损厚度 | 3mm | |
| 运动部分质量 | ≤0.7kg | |
| 配套的真空开关应满足的机械参数 | ||
| 触头开距 | 11±1 mm | |
| 触头接触行程 | 3±0.5mm | |
| 平均分闸速度 | 1.2±0.2m/s | |
| 平均合闸速度 | 0.8±0.2m/s | |
| 额定触头压力 | 900±50N | |
| 触头合闸弹跳时间 | ≤2 ms | |
| 触头合闸和分闸不同期性 | ≤2 ms | |
| 分闸触头反弹幅值 | ≤2 mm | |
