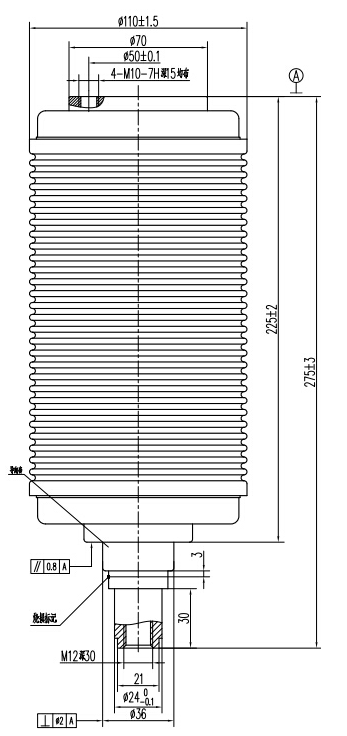

TD12/1250-40
| 主要技术参数 | ||
| 额定电压 | 12KV | |
| 额定电流 | 1250/1600/2000A | |
| 额定频率 | 50Hz | |
| 额定短时工频耐受电压（Imin） | 42kV | |
| 额定雷电冲击耐受电压 | 75kV | |
| 额定短路开断电流 | 31.5/40kA | |
| 额定短路关合电流（峰值） | 80/100kA | |
| 额定短路开断电流开断次数 | 30 times | |
| 额定单个电容器组开断电流* | 400A | |
| 额定短时耐受电流 | 31.5/40kA | |
| 额定峰值耐受电流 | 80/100kA | |
| 额定短路持续时间 | 4 s | |
| 机械寿命 | 10000 times | |
| 触头自闭力 | 120±50N | |
| 额定开距下的触头反力 | 190±60N | |
| 额定触头压力下限时的回路电阻 | ≤15μΩ | |
| 贮存期 | 20 years | |
| 触头允许磨损厚度 | 3mm | |
| 运动部分质量 | ≤1.6kg | |
| 配套的真空开关应满足的机械参数 | ||
| 触头开距 | 11±1 mm | |
| 触头接触行程 | 3.5±0.5mm | |
| 平均分闸速度（触头闭合位置至75%开距） | 1.0±0.25m/s | |
| 平均合闸速度（30%开距至触头闭合位置） | 0.6±0.15m/s | |
| 额定触头压力 | 3500±200N | |
| 触头合闸弹跳时间 | ≤2 ms | |
| 触头合闸和分闸不同期性 | ≤1 ms | |
